Gli effetti audio in real time sono stati implementati sul processore per DSP TMS320C31 (TEXAS INSTRUMENTS). Per ciò che riguarda la parte di acquisizione e restituzione del segnale, sono stati utilizzati:

• TLC32040 AIC (a bordo del TMS320C3x DSP Starter KIT)
• Convertitori Crystal CS5390 (ADC) CS4329 (DAC)

Il 'C3x DSK è una scheda che consente lo sviluppo di stand-alone application.

Il DSK ha a bordo un TMS320C31 floating point DSP, che può essere connesso con un host PC attraverso una interfaccia parallela. Questo consente di sviluppare il software su PC, scaricarlo sul DSK su cui il software stesso viene eseguito.

L'acquisizione del segnale analogico è consentita dall'interfaccia single-channel TLC32040, costituita da:

• convertitore A/D-D/A con un range dinamico di 14 bit in complemento a 2, a 19200 campioni al secondo;
• output reconstruction filter;
• bypassable, switched-capacitor, antialiasing input filter;
• selectable auxiliary analog input channel.

L'input e l'output analogici sono collegati a connettori RCA e sono line-level compatibili. L'output, in particolare, può essere connesso direttamente ad uno speaker. Tuttavia, non avendo un livello significativo, è preferibile l'uso di un amplificatore esterno.

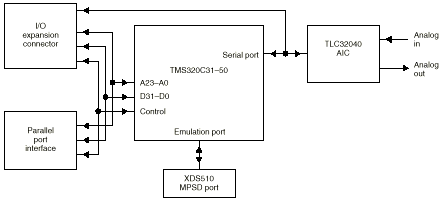

La figura seguente mostra il diagramma a blocchi del TMS320C3x DSK hardware.

Il TMS320C3x resetta l'AIC attraverso il pin esterno XF0. Esso genera inoltre il master clock per l'AIC tramite il pin TCLK0 (output del timer 0). A sua volta l'AIC genera i segnali CLKR0 e CLKX0, nonché FSR0 e FSX0 che costituiscono, rispettivamente, i clock di bit e di frame per le sezioni di ricezione e trasmissione della seriale.

'C31 TIMERS

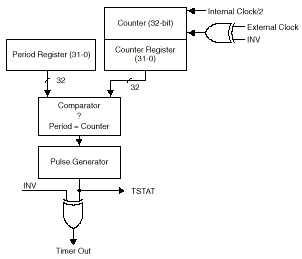

I due timer del 'C31 sono contatori di eventi general purpose a 32 bit.

I timer hanno un I/O pin che può essere utilizzato come input clock signal, come output clock signal oppure come general purpose I/O pin.

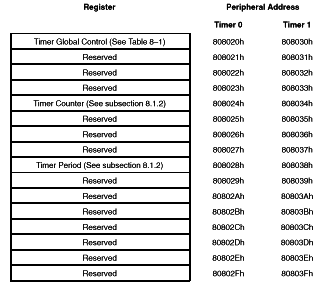

• Global Control Register: determina la modalità operativa, controlla lo stato del timer e la funzione del pin di I/O;
• Period Register: specifica la frequenza del timer;
• Counter Register: contiene il valore corrente del contatore. Ogni volta che il suo valore diventa uguale a quello del Period Register, viene azzerato e alza la linea di interrupt TINT0.

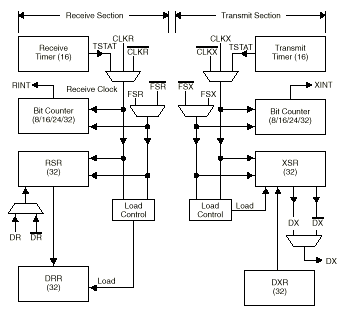

'C31 SERIAL PORT

• CLKR/X: clock di bit;
• FSR/X: segnale di sincronismo di frame;
• DR/X: linea dati.

Il clock di bit della seriale, per ogni sezione, può essere originato internamente dal serial port timer (TimerR, TimerX), o esternamente da un clock supplementare. In particolare, nel primo caso, il serial port timer è gestito attraverso registri analoghi a quelli del 'C31 timer.

La funzione dei pin della porta seriale è gestita attraverso 8 registri mappati in memoria:

• Global Control Register: registro a 32 bit che determina la modalità operativa e controlla la funzione globale della porta seriale;

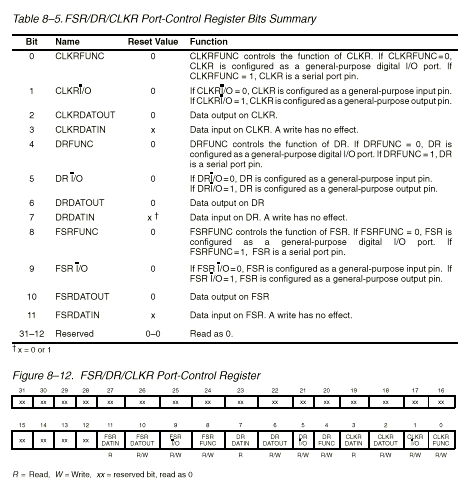

• FSR/DR/CLKR Port Control Register: registro a 32 bit che controlla la funzione dei pin della sezione di ricezione;

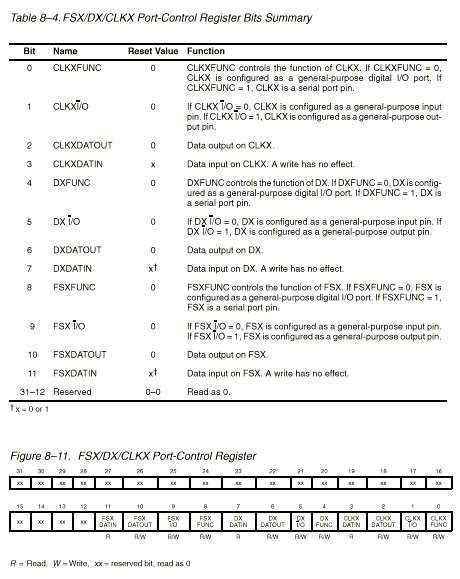

• FSX/DX/CLKX Port Control Register: registro a 32 bit che controlla la funzione dei pin della sezione di trasmissione;
• Receive/Transmit Timer Registers:

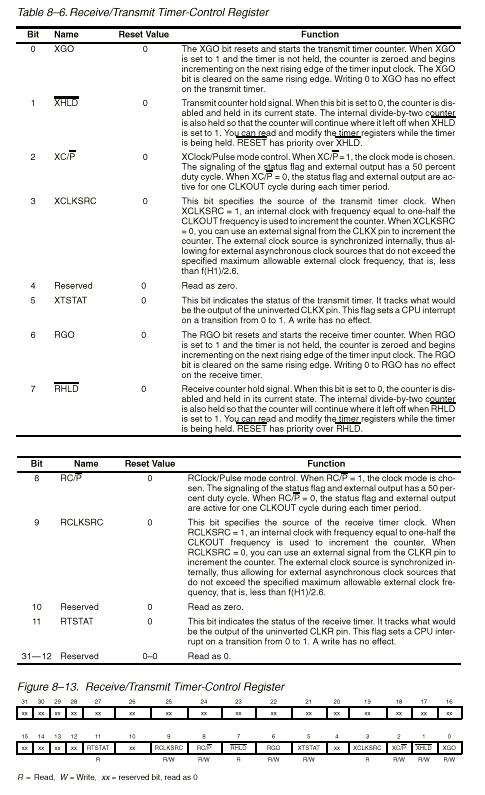

  • Receive/Transmit Timer Control Register
  • Receive/Transmit Timer Counter Register

  • Receive/Transmit Timer Period Register

• Data Receive Register (DRR): quando il dato seriale è in ingresso, i bit vengono shiftati nel Receive Shift Register (RSR) fino a che non viene contato un numero di bit pari alla lunghezza specificata per la parola. Tale lunghezza è fissata dai bit RLEN (bit 20-21 del Global Control Register). A questo punto il DRR è caricato con il contenuto del RSR e il bit di stato RRDY (bit 0 del Global Control Register) viene settato. Ciò indica che un nuovo dato è pronto per essere letto e sul fronte di salita viene alzata la linea di interrupt RINT.
  Il ricevitore è double-buffered: se il DRR non è stato letto, i dati continuano comunque ad essere shiftati nel RSR fino a che questo registro non è pieno. In questo caso, segnalato da un livello alto del bit RSRFULL (bit 4 del Global Control Register), la sezione di ricezione viene congelata e i successivi bit vengono ignorati; una lettura del DRR è necessaria per consentire la ricezione di nuovi dati.
  Il dato viene shiftato a sinistra (LSB to MSB) e la figura seguente illustra cosa accade quando word di lunghezza minore di 32 bit vengono shiftate nel RSR.

  Quando il DRR viene letto, entrambi i byte a e b sono contenuti in tale registro.
• Data Transmit Register (DXR): quando il dato deve essere inviato sulla seriale, il registro DXR viene caricato con tale valore. Il trasmettitore carica la word nel Transmit Shift Register (XSR), il bit XRDY (bit 1 del Global Control Register) viene settato specificando che il buffer è pronto per ricevere il dato successivo. Sul fronte di salita di questo segnale viene alzata la linea di interrupt XINT. Il dato non viene caricato nel XSR fino a quando lo shifter non è vuoto. Il ritardo tra la scrittura sul DXR e l'inizio della trasmissione del dato sulla seriale è di due cicli di clock (CLKX).

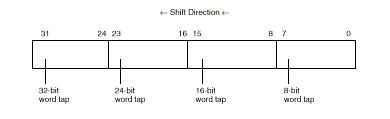

  Lo shift register è dotato di 4 tap point per la trasmissione del dato: questi punti corrispondono alle quattro data word sizes (8, 16, 24, 32 bit) che possono essere definite mediante i bit XLEN (bit 18-19 del Global Control Register).

  Lo shift avviene verso sinistra (LSB to MSB), e il dato è inviato sulla seriale a partire dal MSB corrispondente all'appropriato tap point.

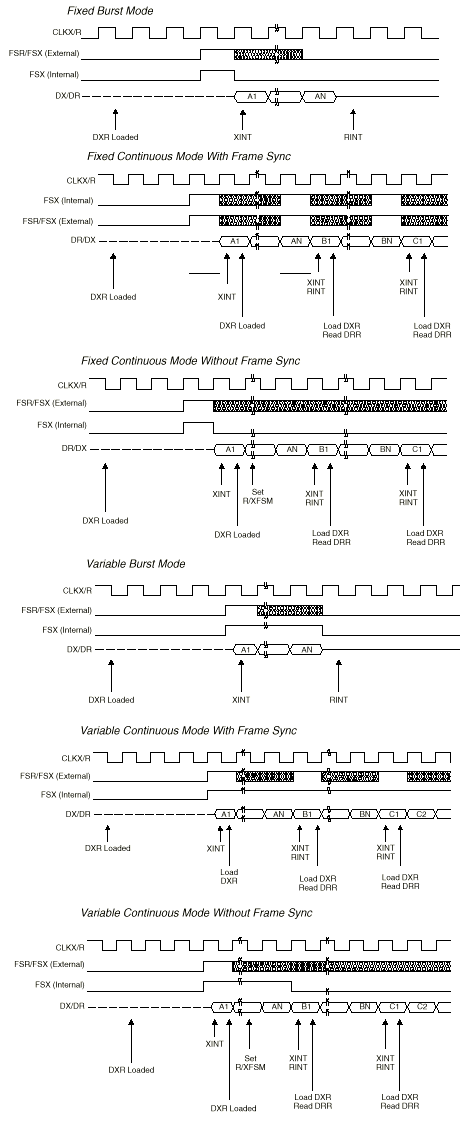

Per quanto riguarda la temporizzazione della porta seriale, questa è determinata, per ogni sezione, da due segnali di sincronismo: un clock di bit (CLKR/X) e uno di frame (FSR/X).

Il dato è trasmesso sul fronte di salita della linea CLKX, mentre è caricato in RSR sul fronte di discesa di CLKR, benché sia possibile via software cambiare la polarità di tutti i segnali della porta seriale (bit 12÷17 del Global Control Register).

I segnali di sincronismo di frame (FSR/X), che determinano l'inizio della trasmissione e ricezione del dato, hanno una relazione di fase, con i segnali di clock e dati, diversa in base alla modalità di utilizzo della seriale.

Quando FSX è specificato come output, l'attività del segnale è determinata esclusivamente dallo stato interno della porta seriale. In fixed data rate mode, FSX viene alzato quando DXR è caricato in XSR per essere trasmesso. Dopo un ciclo di clock FSX torna inattivo e inizia la trasmissione del dato. In variable data rate mode, FSX viene attivato nel momento in cui inizia la trasmissione del dato e rimane attivo durante l'intera trasmissione. Anche in questo caso intercorre un ciclo di clock tra il caricamento del registro e l'inizio della trasmissione.

Quando FSX è specificato come input, in fixed data rate mode la linea deve essere tenuta attiva per almeno un ciclo di clock e quindi abbassata per dare inizio al trasferimento. A questo punto il trasmettitore invia il numero di bit specificato dai bit XLEN. In variable data rate mode, la trasmissione ha inizio dal momento in cui FSX diventa attivo fino a quando il numero di bit specificato non è shiftato fuori. Se lo stato di FSX cambia prima che l'ultimo bit sia stato trasmesso, la trasmissione viene comunque completata.

Il segnale FSR è sempre un input per la seriale e si comporta in modo analogo al FSX.

Utilizzando un FSX esterno, se DXR e XSR sono vuoti, una scrittura su DXR causa un trasferimento da DXR a XSR in cui il dato resta fino al successivo segnale di sincronismo FSX. Una nuova scrittura su DXR, prima del segnale FSX, fa variare il contenuto di tale registro senza causare alcun trasferimento da DXR a XSR.

TLC32040 AIC

La frequenza di campionamento dell'AIC è determinata dai valori dei registri A e B delle sezioni di ricezione e trasmissione in base alla relazione:

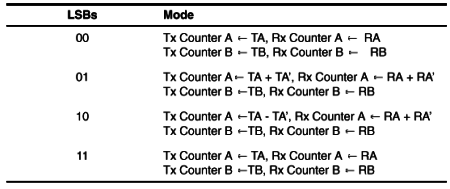

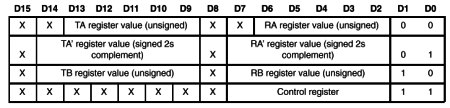

Per inizializzare i registri A e B sono necessarie due comunicazioni: una primaria e una secondaria. La comunicazione primaria è costituita da una word di 16 bit.

'C31 INTERRUPTS

Quattro registri della CPU contengono bit utilizzati per il controllo degli interrupt:

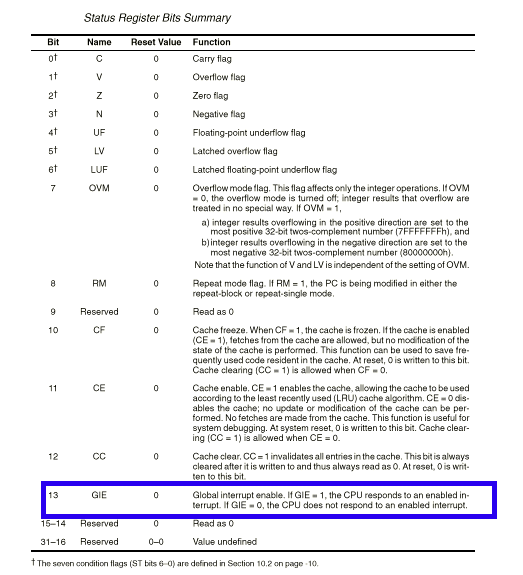

• Status Register (ST): il Global Interrupt Enable Bit (GIE) controlla tutti gli interrupt mascherabili della CPU. Quando GIE=1 la CPU risponde a tutti gli interrupt abilitati. Se, invece, GIE=0, tutti gli interrupt sono disabilitati;

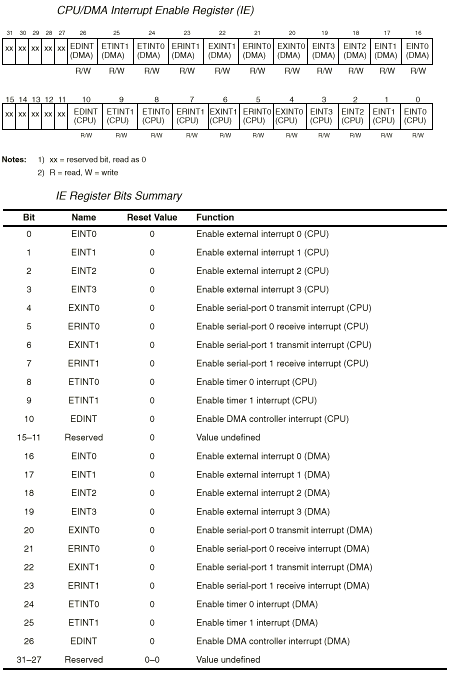

• CPU/DMA Interrupt Enable Register (IE): questo registro abilita o disabilita individualmente gli interrupt del DMA e della CPU;

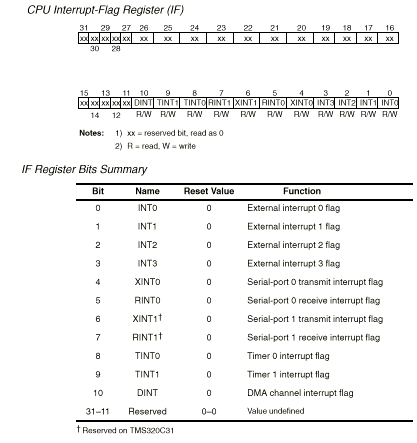

• CPU Interrupt Flag Register (IF): questo registro contiene i flag che indicano l'attivazione della corrispondente linea di interrupt;
• DMA Global Control Register: controlla gli interrupt del DMA.

Gli interrupt sono vettorizzati: ad ogni flag corrisponde una locazione di memoria nella quale è indicato l'indirizzo della corrispondente routine di servizio (microcomputer mode), ovvero una istruzione di salto all'inizio della routine stessa (microprocessor mode).

INIZIALIZZAZIONE E SET-UP

ldi   0,R0            ; Halt TIM0
sti   R0,@T0_ctrl     ;
sti   R0,@T0_count    ; Set counts to 0
ldi   3,R0            ; Set periods to 3
sti   R0,@T0_prd      ;
ldi   0x2C1,R0        ; Restart timer
sti   R0,@T0_ctrl     ;

il timer viene disabilitato (T0_ctrl=0) prima di settare i relativi registri di configurazione. Il contatore viene azzerato ed il periodo è posto pari a 3; quindi il timer viene riabilitato (T0_ctrl=0x2C1) utilizzando un clock interno (12.5 MHz). L'uscita del timer, pin TCLK0, è impulsiva ed ha una frequenza:
f=f(timer clock)/T0_prd=4.167 MHz.

; AIC registers values
TA             .set       3
TB             .set       36
RA             .set       3
RB             .set       36
C_REG          .word  00000011b

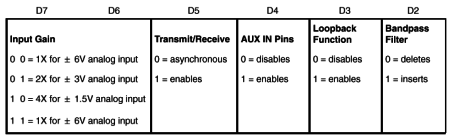

il MCLK del convertitore è collegato al pin TCLK0 che fornisce un segnale compatibile con le specifiche dell'AIC. I valori dei registri A e B sono tali da settare la frequenza di conversione a 19.3 KHz (massima frequenza accettabile dal convertitore). Il registro di controllo (C_REG) è settato in modo tale che la dinamica sia pari a ±6 V, i convertitori AD e DA possano lavorare in modo asincrono e siano esclusi l'ingresso ausiliario, la funzione di loopback e il filtro passa-banda. In particolare, il filtro passa-banda è escluso poiché il valore dei registri porta ad avere una frequenza di taglio inferiore di circa 1 KHz, inaccettabile per applicazioni audio.

; Serial port control register values
S0_gctrl_val   .word  0x0E970300
S0_xctrl_val   .word  0x00000111
S0_rctrl_val   .word  0x00000111

i clock di bit (CLKX/R) provengono dall'esterno, in particolare dall'AIC. La modalità di trasmissione è variable-burst, con word a 16 bit (lunghezza di parola del convertitore). Le polarità di tutti i segnali sono positive e vengono abilitati solo XINT e RINT. I registri S0_xctrl_val e S0_rctrl_val impostano i 6 pin come pin seriali piuttosto che come general-purpose.

; GIE bit in ST turns on interrupts
GIE            .set       0x2000
main
or    GIE,ST          ; Turn on INTS
ldi   0xF4,IE         ; Enable XINT/RINT/INT2
b     main            ; Do it again!
;****************************************************;
; Install the XINT/RINT ISR handler directly into    ;
; the vector RAM location it will be used for        ;
;****************************************************;
.start   "SP0VECTS",0x809FC5
.sect    "SP0VECTS"
B        DAC2         ; XINT0
B        ADC2         ; RINT0

tutti i programmi sono interamente interrupt-driven: l'unica attività della CPU è quella di attendere e quindi servire gli interrupt. Nel caso specifico, gli unici interrupt abilitati (GIE=1 e IE=0xF4) sono quelli relativi alle sezioni di ricezione e trasmissione della seriale e quello della porta parallela, necessario alla comunicazione con il PC-host. Un livello alto sulle linee XINT/RINT causa l'esecuzione delle istruzioni di salto caricate nel vettore degli interrupt: tali istruzioni rimandano alle routine ADC2/DAC2, che eseguono, rispettivamente, l'acquisizione del campione e il calcolo e la restituzione dell'output del filtro.
